Máquina perfiladora de bandejas portacables de alta precisión
Proceso de trabajo de la máquina perfiladora de bandejas portacables
Breve introducción de la máquina perfiladora de bandejas portacables
|
La máquina perfiladora de bandejas portacables de canal KINGREAL (máquina perfiladora) es una máquina totalmente Línea de producción automática de bandejas de cables eléctricos. 2.Instrucciones de rodadura para productos puente: Especificaciones de la bandeja de cables rango de rodadura: 100-900 mm de largo x 50 mm de alto 3. Descripción general de la estructura de la máquina perfiladora de bandejas portacables 3.1 Máquina desenrolladora Parámetros técnicos: ancho de hoja: 150-1050 mm; espesor del material 0,8-2,0 mm; Rango de expansión y contracción del diámetro interior ф460-510 mm; Diámetro del rollo: φ1200 mm; Peso de transporte: menor o igual a 7 T 3.2 máquina niveladora a. Número de rodillos de trabajo: nueve-máquina niveladora de rodillos b. Características estructurales: rigidez y rugosidad de la superficie del rodillo nivelador. mejoran mucho después del templado, revenido y cromado; Se compone de un rodillo de presión y un rodillo nivelador, el rodillo de presión puede ser Se ajusta por separado y se adopta el rodillo superior nivelador. La estructura general está equipada con dos puntos de ajuste en la parte delantera y trasera, que puede formar un cierto ángulo de inclinación, lo cual es conveniente para mejorar la Calidad de nivelación. El extremo de alimentación de la máquina niveladora está equipado con un par de rodillos guía planos y dos pares de rodillos guía verticales. Los rodillos verticales guía pueden moverse en el centro y al mismo tiempo. Ajuste mediante volante, con escala, conveniente para centrar.
|
|
|
|
3.3 Servoalimentador NC1050 a. Función: alimentación b. Características estructurales: Accionado por servomotor. Alimentación en múltiples-etapas: 10 grupos de diferentes Se pueden ingresar longitudes de alimentación, la pantalla táctil LCD es conveniente para cambiar y configurar varios Parámetros técnicos. El sistema de arranque automático por inducción está vinculado con el punzón. (controlar el inicio del golpe). 3.4 Máquina estampadora JH21-400B Punzonadora: El cuerpo de la máquina está soldado con placa de acero, con buena rigidez y hermosa apariencia. Adopta un embrague de fricción neumático combinado. 3.5 Mesa guía de transporte a. Forma: Tipo rodillo eléctrico (material transportador) b. Función y estructura: la chapa después de la guía de punzonado y corte entra la máquina perfiladora suavemente. El dispositivo de guía se compone principalmente de un cilindro de aire. La rueda guía se puede ajustar fácilmente para adaptarse a diferentes anchos de hojas. |
|
3.6 Formando anfitrión 3.6.1. 22 pasadas del marco formador (doble fila) 3.6.2 Método de ajuste del ancho: control eléctrico 3.6.3 Diámetro del eje del rodillo: ￠65 mm 3.6.4. Material del troquel en rollo: Gcr15, templado, grado HRC58-62 3.6.5 Dos motores de frecuencia variable de 11 kw Material del rollo: GCr15 3.7 tabla-agotada Estructura: tipo rodillo, sin energía. 3. 8 Sistema de control eléctrico Toda la línea adopta control PLC importado, pantalla táctil LCD de 8", hombre-máquina interfaz. Realiza la interacción entre humanos y PLC. El operador ejecuta automáticamente el programa establecido (control programable) y monitorea el proceso de control, para que el operador pueda controlar la línea de producción. Y modificar los parámetros de control y puede monitorear el estado operativo del equipo, parámetros de funcionamiento e indicaciones de fallos en tiempo real. La longitud de las piezas se puede configurar digitalmente y la longitud de las piezas se puede ajustar. Monitoreo en tiempo real-del estado de funcionamiento del equipo y la indicación de fallas.
|
|
Características de la máquina de bandejas portacables
|
Alimentación automática-nivelación inicial-alimentación (servo)-punzonado-corte-transporte de material-formación-descarga - Desenrollador - Nivelador de precisión - estación de punzonado con moldes de punzonado - Servoalimentador - Estación principal de perfilado - Estación de corte hidráulica - Apilador de productos - Sistema eléctrico e hidráulico
|
|

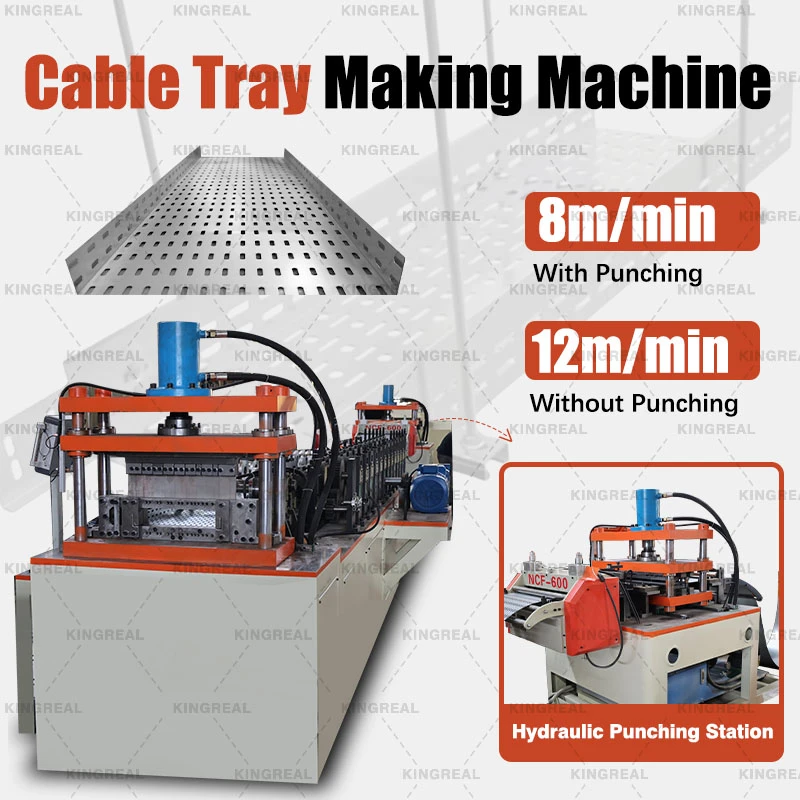

Especificación técnica de la máquina para fabricar bandejas portacables
|
Requisitos de materiales |
Placa laminada en frío Q235 |
|
Grosor del material del tablero |
1,6~2,0 mm |
|
Ancho de la bandeja portacables |
Según las necesidades de producción, se puede formar una variedad de bandejas portacables con un ancho de tira de 150 mm Menor o igual a § Menor o igual a 1050 mm. |
|
Velocidad de producción |
Velocidad de formación continua 0-6m/min. |
|
Línea de montaje |
Control PLC completamente automático con operación de pantalla táctil |
|
Soportes de perfilado |
Estación de 22 rodillos |
|
Materiales de rodillos formadores. |
Tratamiento de enfriamiento GCr15 |
|
Método de conducción |
Conducción con caja de cambios |
|
sistema de control eléctrico |
control PLC |
|
Capacidad instalada total |
alrededor de 95 kw |
|
Dimensión |
32*2.3*1.8M (L*W*H) |
Máquina para fabricar bandejas portacables WorkFlow
Producto de bandeja de cables en fábrica

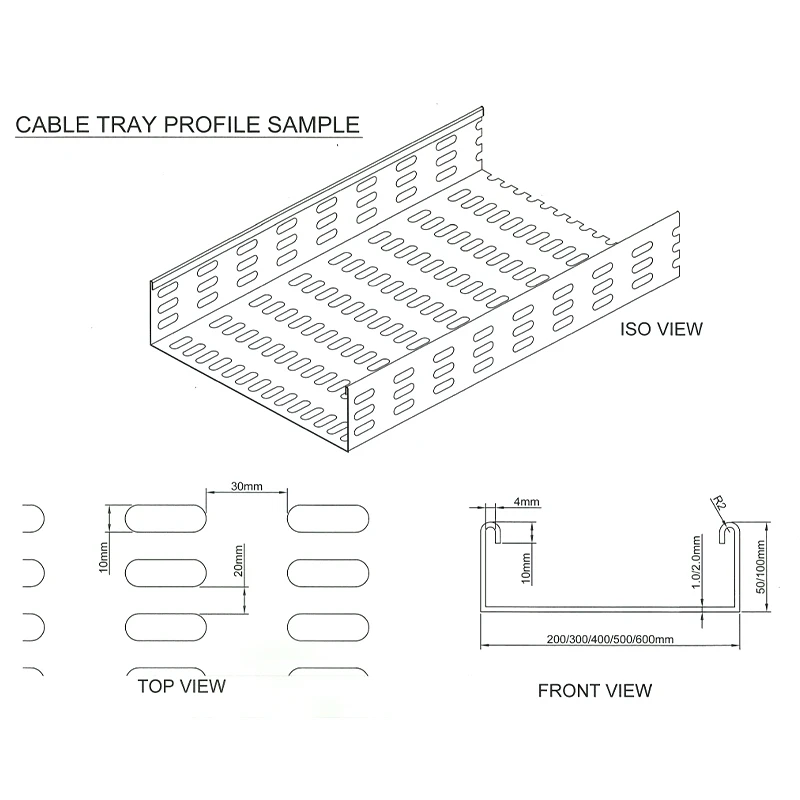

Dibujo de producto de bandeja de cables relacionado
Aplicación del producto de bandeja de cables
Soluciones integrales de sistemas de cable
KINGREAL Roll Former se dedica a brindar a los clientes una gama completa de soluciones de sistemas de cable maduras y confiables.
KINGREAL Roll Former suministra máquinas perfiladoras de bandejas portacables para producir varios tipos de bandejas portacables-incluidas cubiertas de bandejas portacables, bandejas portacables perforadas, bandejas de escalera y bandejas de fondo sólido-.
Nuestra máquina perfiladora de bandejas portacables admite perfiles de diversos materiales y especificaciones, satisfaciendo plenamente las diversas necesidades de los diferentes proyectos de ingeniería de cables. Permitimos la producción de productos de bandejas portacables específicos necesarios-in situ, adecuados para aplicaciones que van desde distribución de energía en edificios e instalaciones industriales hasta proyectos de infraestructura.
Además, KINGREAL Roll Former ofrece máquinas perfiladoras de perfiles de carril DIN. Diseñado también para el sector eléctrico y energético, este equipo automatiza el perfilado de perfiles de carril DIN utilizados en el interior de armarios de control eléctrico.
Complementa nuestras máquinas perfiladoras de bandejas portacables, lo que permite a los clientes fabricar un conjunto completo de componentes-relacionados con la energía en un-proceso integral; esto reduce los costos asociados con el abastecimiento de múltiples máquinas y mejora la eficiencia general de la producción.
Proyecto 2026:Máquina perfiladora de bandejas portacables

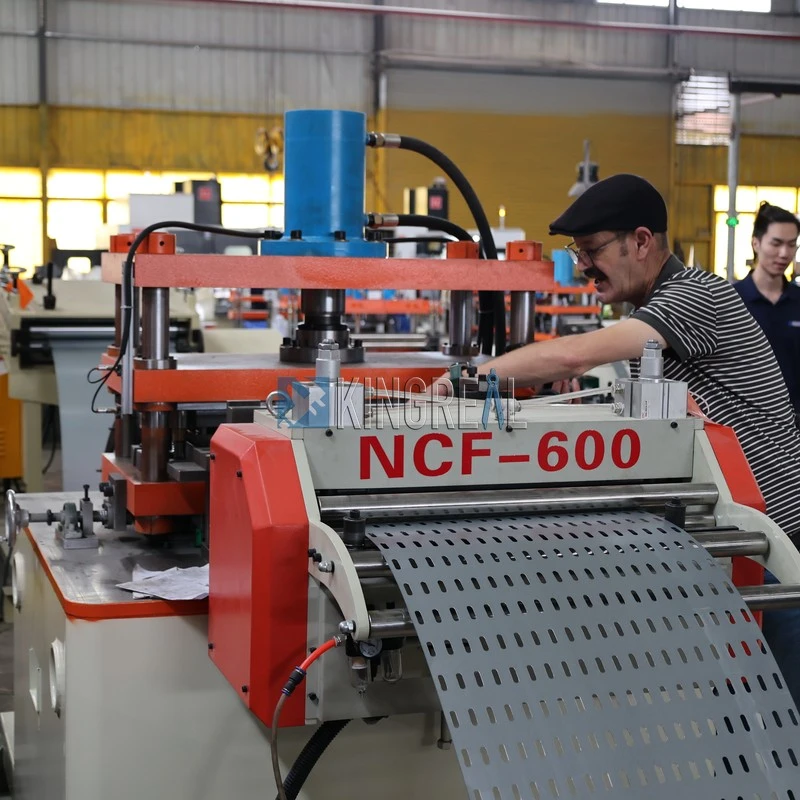

KINGREAL Roll Former ha completado la fabricación y la puesta en marcha en fábrica de una máquina perfiladora de bandejas portacables personalizada-para un cliente argelino. Invitamos sinceramente al cliente a visitar nuestras instalaciones para el proceso de aceptación del equipo.
El procedimiento de aceptación fue supervisado por el equipo profesional de KINGREAL Roll Former e incluyó una serie integral de controles estándar: inspeccionar la apariencia estructural de la máquina perfiladora de bandejas portacables, probar el rendimiento operativo, verificar la flexibilidad del sistema para ajustarse a múltiples especificaciones de productos y medir la precisión dimensional de los productos terminados.
El rendimiento estable de la máquina perfiladora de bandejas portacables y la alta calidad de los productos terminados obtuvieron grandes elogios por parte del cliente argelino, lo que marcó la conclusión exitosa del-proceso de aceptación in situ.
Para más detalles sobre este proyecto, visite el siguiente enlace:Proyecto en Argelia: Máquina perfiladora de bandejas portacables
Proceso de servicio integral-
KINGREAL Roll Former proporciona un servicio integral-de extremo-final-que cubre las etapas de preventa-, en-proceso y pos-ventas.
Inicialmente, KINGREAL Roll Former obtiene un conocimiento profundo de los requisitos del cliente para crear diseños personalizados de máquinas perfiladoras de bandejas portacables, seguido de la fabricación de precisión por parte de nuestro equipo de producción. Una vez finalizada la fabricación, se invita a los clientes a inspeccionar la máquina en persona; El envío se realiza sólo después de que todo se haya verificado como correcto.
Finalmente, KINGREAL Roll Former envía ingenieros profesionales al sitio del cliente para encargarse de la instalación y brindar capacitación operativa.
Además, el equipo de KINGREAL Roll Former mantiene un seguimiento continuo del estado operativo de la máquina perfiladora de bandejas portacables, garantizando la prestación continua de servicios como el suministro de repuestos y el mantenimiento.
Visita del cliente
KINGREAL ROLL FORMER da una calurosa bienvenida a clientes de todo el mundo para que visiten nuestra fábrica en China. No dude en contactarnos inmediatamente si necesita ayuda.
