Descripción de la máquina

Máquina de formación de rollo de perfil de CU UW

La máquina de matar de metal de la maquinaria KingReal puede producir una variedad de maraleras de acero de diferentes formas y materiales de procesos de diferentes materiales, como acero con recubrimiento de color enrollado en caliente, galvanizado, galvanizado, galvanizado, recocido, etc., etc.

La velocidad de la línea de producción es rápida, generalmente 50 m/min, el equipo más rápido puede alcanzar 120 m/min, y la especificación de la pista de metal es de 50 mm -250 mm.

Al mismo tiempo, garantiza requisitos de perforación de alta precisión y complejos. Otras características principales incluyen:

Cambio de tamaño continuo sin paso

Puede procesar varias quillas de tamaño no estándar.

Cambio de tamaño rápido

En general, el cambio de tamaño se puede completar en 5 minutos. Y para el grosor del material

Cambios, no es necesario ajustar el equipo.

Capacidad para la producción de perfiles cortos

Prensa de rodillo de corte frontal ordinaria, generalmente el componente más corto es de solo 1800 mm, y el

La molino de maquinaria Ruisi de quilla multifuncional puede producir componentes con una longitud de 200 mm.

La estructura básica de la máquina de fabricación de tachuelas de metal es el datailer de cabezales dobles, continuamente

Formación de rollo en frío, golpe de mosca hidrualica, tabla de salida de cizallamiento de mosca hidráulica, etc.

Características de la máquina

- Doble Docoiler

- Formación de rollo en frío de alta velocidad

- Servo Motores completos conduciendo para ajustar el ancho y la altura

- Operación de máquina fácil

- Punch de mosca y mosca hidráulica

- Sistema de apilamiento automático para su elección.

Especificación técnica

Ancho de materias primas	Determinado por los diferentes tamaños de perfiles CW UW
Grosor del material formado	0. 4-1. 2 mm basado en la solicitud de los clientes
Material formado	Placa de color Q235, placa galvanizada, placa de acero inoxidable
Velocidad de formación	120m/min con golpes de mosca y cizallamiento
Número de estaciones de formación	14 estaciones que incluyen un conjunto de rodillos de estampado para el diseño punteado del perfil y perfil de seguimiento, otro diseño especial depende del tipo de placa
Formando materiales de rodillos	CR12MOV acero de molde de alta calidad, con tratamiento con vacío
Materiales del eje	No. 45 acero redondo de alta calidad φ60 mm
Método de control	Toda la máquina adopta el control industrial de la computadora PLC, la longitud final de los productos, la cantidad de agujeros, la cantidad de producción se puede configurar en la pantalla táctil
Configuración de ancho	CW, altura y ancho de los perfiles de UW ajustables, ajustables, establecido por los servomotores Yaskawa. (Tipo de manivela para su elección)
Golpes y cizallas	Punching y cizallamiento de moscas, controlado por servomotor de alta precisión

Características de la máquina

Doble Docoiler

La máquina de decoilamiento de doble cabeza se usa principalmente para desenrollar materias primas para la máquina de formación de quillas de alta velocidad.

Los materiales se pueden cargar cuando la máquina está funcionando, por lo tanto, asegurar que la línea de producción pueda funcionar continuamente a alta velocidad.

Además, la máquina se puede utilizar para la producción de múltiples tamaño con

Las máquinas de formación de quillas de múltiples especificaciones. Se ahorra tiempo en el cambio de materiales y la mejora de la eficiencia.

Estructura de máquina de formación de rollo fuerte

El marco de la máquina KingReal está soldado por panel de acero a una estructura de una pieza.

Luego, el plano molinero se colocará un panel de grosor de 30 mm después de la fina procesada.

Esto asegurará el tamaño básico de precisión. Además, aumentará la resistencia de la máquina para reducir la deformación

y asegurar la operación de tiempo de larga duración.

Sistema de servicio de servo de alta precisión de alta precisión

Utilizamos un sistema de servicio completo de alta precisión para nuestras máquinas.

1, usamos el servo alimentador Yaskawa para ajustar la altura y el ancho de los juegos de rodillos.

2, usamos Yaskawa Servo Feeder para el Sistema de corte de Seguir.

3, estos alimentadores aseguran una operación de alta precisión, alta velocidad y estable de nuestras máquinas.

Ventaja

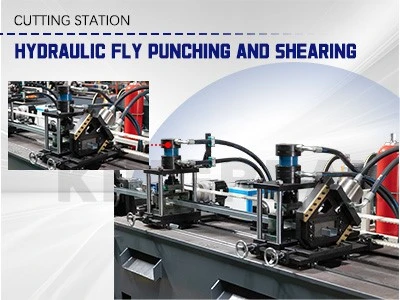

Sistema de golpes y cizallamiento de moscas

El sistema KingReal Fly Punching and Shearing se puede usar para hacer el golpe y el cizallamiento de diferentes tipos de perfiles de metal.

El logotipo se puede perforar con la estación de corte.

Con este Unstop después del sistema de corte, la velocidad de producción del canal es de hasta 120 m/min.

Sistema ajustable de ancho de servo automático completo

Solo necesita simplemente ingresar el ancho de solicitud y la altura en la pantalla táctil, el servo alimentador conducirá los rodillos a la posición solicitada.

Con este sistema, una máquina puede producir diferentes productos de altura de ancho o brida. Se usa ampliamente para la producción de

U techo de deflector, perno y pista de particiones de paneles de yeso, panel de estantes, etc.

Productos de tamaños múltiples en una máquina

La formación de pernos y pistas de Partition de paneles de yeso KingReal puede producir diferentes perfiles de altura de ancho y brida en una máquina.

Solo necesita simplemente ingresar el ancho de solicitud y la altura en la pantalla táctil, el servo alimentador conducirá los rodillos a la posición solicitada.

Dibujo de partición de paneles de yeso

Aplicación de productos

metal stud partition

Sistema de partición de pared seca 1. Ángulo de pared seca 2. Pista 3. Stud 4. Tablero de yeso

El sistema de encuadre de paneles de yeso de acero proporciona una estructura duradera, práctica y liviana para las paredes de la placa de yeso interno y para paredes externas específicas.

Metal Perfil Stud & Track para el sistema de partición está hecho de acero galvanizado caliente, que incluye pernos, pistas, canales C, cuentas de esquina y accesorios

- Studs & Tracks on One Machine

- Ajuste de tamaño de altura de ancho y brida ajustable

- Producción de alta velocidad

Calidad de la máquina

Para garantizar que cada etapa del proceso de producción cumpla con las normas y especificaciones, KingReal ha creado un riguroso método de control de calidad. Esto comprende la adquisición de materias primas, el procedimiento de fabricación, el ensamblaje, las pruebas, etc. para asegurarse de que los componentes de la máquina se adhieran a los estándares de calidad.

Además, ha obtenido una certificación Global CE certificada.
