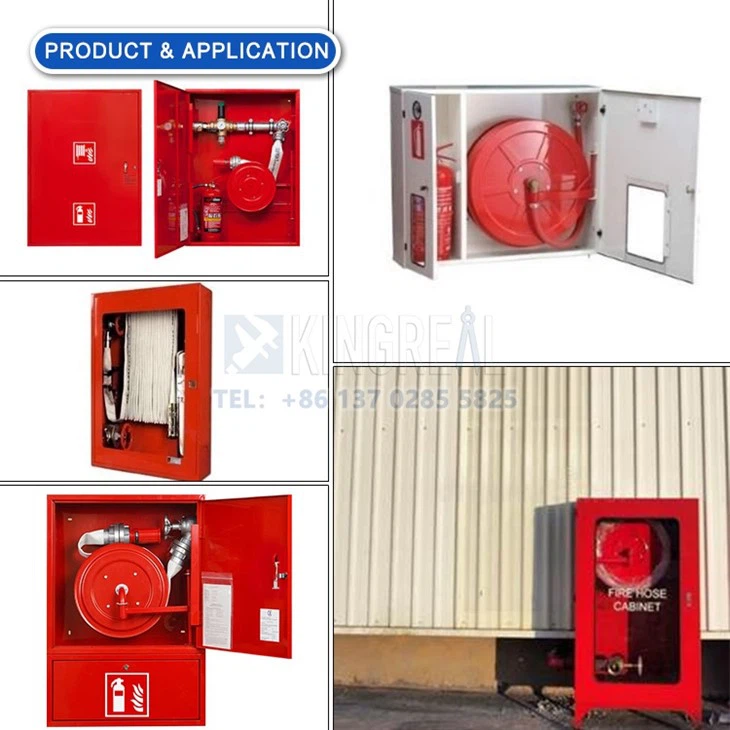

Descripción de la máquina para fabricar gabinetes contra incendios

¡Una máquina para diferentes tamaños de marcos de gabinetes contra incendios!

La línea de producción de procesamiento de marcos de puertas de cajas de hidrantes contra incendios desarrollada por nuestro

La empresa es un equipo de formación de una sola vez.

Este equipo rompe el método de producción tradicional, optimiza y mejora

múltiples pasos del proceso, de modo que la eficiencia de producción integral de la hoja

El procesamiento de metal de la cámara de combustión aumenta en más de 3 veces y la tasa de

¡Algunos procedimientos se pueden aumentar más de 10 veces!

Producción diaria de 1000 cajas, en el caso de personal y espacio reducido, la

la eficiencia de producción real se ha incrementado varias veces; servocontrol y

El conformado en frío de alta precisión y otras tecnologías nacionales garantizan la

Precisión de fabricación de chapa de la caja y realización del cuerpo de la caja.

la resistencia mecánica es mayor.

La máquina perfiladora de marcos de compuerta cortafuegos de esta unidad cubre un área de aproximadamente 40 metros cuadrados.

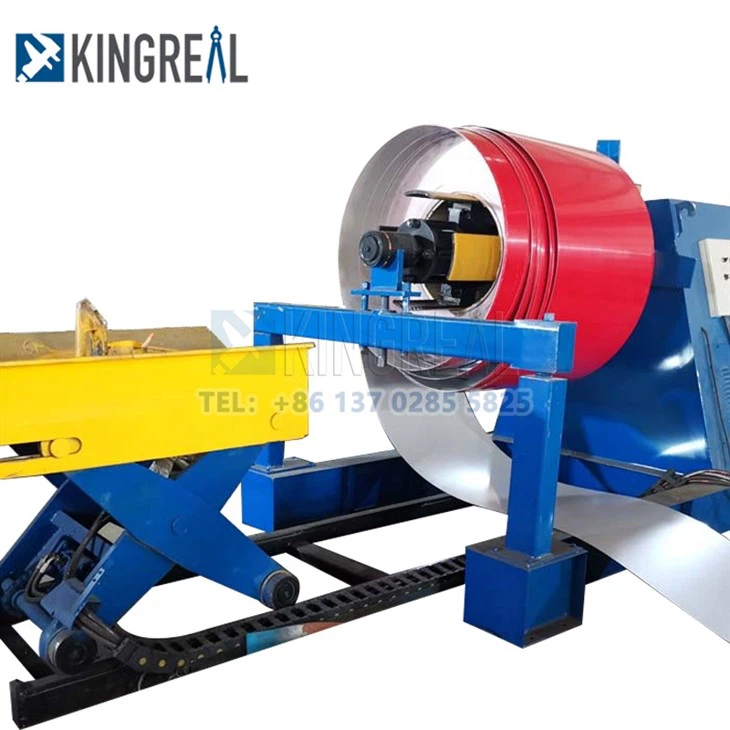

El equipamiento incluye principalmente:dispositivo de desenrollado, dispositivo nivelador, dispositivo de alimentación automática, dispositivo de punzonado continuo, unidad principal conformada en frío de alta precisión, dispositivo de corte de longitud fija, dispositivo de marco plegable automático, sistema de control eléctrico y otros componentes;

Funciones principales:

-Chaflanado automático

-Servo punzonado automático

-Blanqueo automático

-Formación automática

-Marco plegable automático, etc.

Características de la máquina

- Procedimientos altamente automatizados para reducir las operaciones manuales;

- alta eficiencia en el trabajo, aumento de la capacidad de producción de la empresa;

- El proceso de producción de todo el proceso es estable y se mejoran la calidad y consistencia de los productos;

- La producción en masa reduce el coste de producción de la empresa.

Especificación técnica

Especificaciones de material	Fleje de acero laminado en frío Q235, fleje de acero galvanizado
Espesor del material:	0.8→1,2 mm (personalizable)
Velocidad de producción	2 piezas/minuto
Especificaciones de producción	tamaño de caja: 800650--1800700; (personalizable)
cambio de profundidad	160/180/200/220/240 (personalizable)
Parámetros de voltaje	380 V/415 V, 50 Hz, trifásico
fuente de aire	{{0}}.5m3/Min; La presión es de 0,7 MPa.
Modelo de aceite hidráulico	46# aceite hidráulico
Modelo de aceite para engranajes	18# aceite para engranajes
Material de los rodillos formadores	Tratamiento de enfriamiento y mecanizado CNC Cr12; la dureza alcanza el grado HRC58 -60 grado
Conducir motor	accionamiento por motor de frecuencia variable
Potencia total del motor	alrededor de 25 kw
Material del molde de corte	Cr12MoV
Modo de transmisión	caja de cambios
Método de corte	corte hidraulico
Tolerancia del tamaño de corte	Menor o igual a ±0.5 mm (longitud menor o igual a 1000 mm)
Sistema operativo	Control de interfaz hombre-máquina con pantalla táctil.
control electrico	Control del programa PLC Mitsubishi
Ocupando espacio:	2023 metros (largo × ancho × alto)

Proceso de trabajo

Alimentación de fleje de acero → Desenrollado de bobinas de acero → Nivelación de material → Alimentación servo de alta precisión → Punzonado servo combinado multiestación → Conformación por doblado en frío de alta precisión → Corte → Marco plegable → Recepción → Sistema de control eléctrico

Características de la máquina

Software de desarrollo propio y soporte en varios idiomas

Nuestras máquinas cuentan con software integrado de desarrollo propio, que es más profesional y puede realizar plenamente sus funciones.

Además, podemos proporcionar una interfaz de operación en varios idiomas, incluidos inglés, ruso, español, etc. Esto hace que nuestras máquinas sean fáciles de operar, más fáciles de usar y brinden una mejor experiencia de usuario.

Ancho automático ajustable

KINGREAL desarrolló nuestro propio sistema automático de ancho ajustable, es impulsado por el servomotor Yaskawa de alta precisión y a través de la varilla roscada de precisión. El sistema puede cambiar el ancho de los rodillos de forma automática o manual.

Este sistema de ancho ajustable se usa ampliamente en máquinas perfiladoras de techos con deflectores en forma de U, máquinas para fabricar paneles de estantes, máquinas para fabricar vigas y rieles para paneles de yeso, etc.

Con este sistema, una máquina puede producir productos de diferentes tamaños y presenta una solución flexible y una inversión económica.

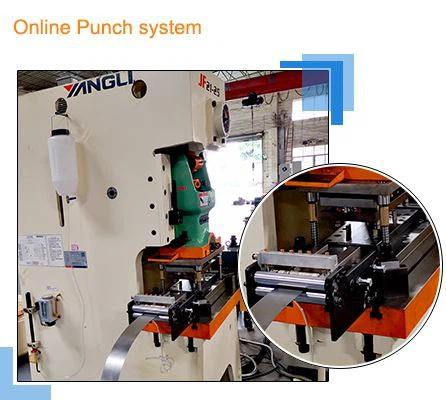

Sistema de punzonado en línea

Utilizamos punzonadoras de alta velocidad, punzonadoras hidráulicas, etc. para el punzonado de productos en línea. Después del punzonado, el producto puede ingresar directamente a la máquina perfiladora para su doblado en frío. Nuestra punzonadora tiene las características de velocidad de punzonado rápida, alta precisión y gran estabilidad.
